FieldLink® DN AWG18/40+AWG15/84 PUR HFX

De DeviceNet-kabel (L45467-F21-W8) is ontwikkeld voor veeleisende industriële automatiseringssystemen, waar een betrouwbare scheiding tussen data- en voedingslijnen cruciaal is. De kabel is opgebouwd uit twee functiegebonden aderparen. Het eerste paar, bestaande uit AWG 18 wordt gebruikt voor data. Elke ader is opgebouwd uit 40 fijne koperdraadjes, waardoor dit paar zeer flexibel is en soepel meebeweegt in dynamische toepassingen.

Het tweede paar,bestaande uit AWG 15 fungeert als powerpaar en bestaat uit 84 koperdraadjes per ader, wat zorgt voor een robuuste, maar nog steeds goed buigbare voedingsverbinding. Beide paren zijn afzonderlijk omwikkeld met aluminiumfolie om wederzijdse beïnvloeding van data- en voedingssignalen te voorkomen.

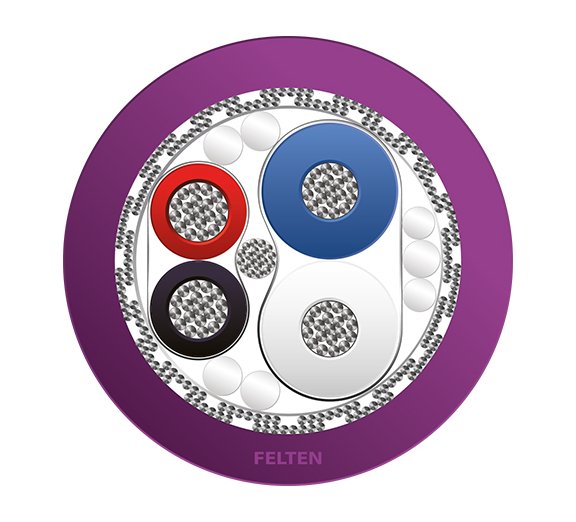

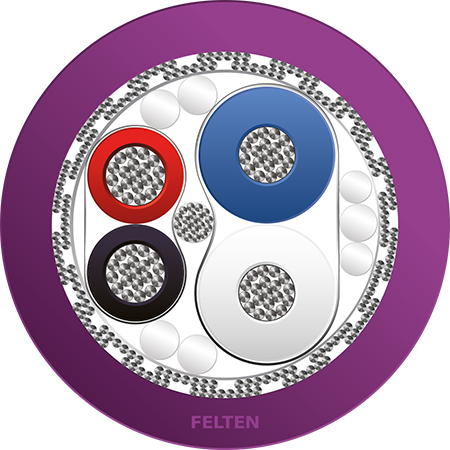

In de kern van de kabel liggen deze twee aderparen samen met een drainwire, opgebouwd uit 19 koperdraadjes, als onderdeel van de interne afschermingsstructuur. De kern wordt omgeven door geleidende tape en een gevlochten afscherming van vertinde koperdraden met een bedekking van ongeveer 80%, wat bijdraagt aan een stabiele, storingsarme communicatie, zelfs in omgevingen met veel elektromagnetische invloeden.

Rondom deze constructie bevindt zich de grijze buitenmantel van PUR met gevlochten afscherming. Deze mantel beschermt de kabel tegen mechanische belasting en maakt hem UV-bestendig en brandbestendig (VW-1), waardoor hij uitstekend inzetbaar is in zware industriële omstandigheden en ook geschikt is voor gebruik in bewegende kabelgeleidingen. Bovendien is de kabel ontworpen als high-flex trailing cable en geschikt voor toepassingen met tot 2,5 miljoen buigcycli, wat hem ideaal maakt voor robotica, kabelrupsen en andere dynamische installaties waar langdurige betrouwbaarheid en flexibiliteit vereist zijn.
