FieldLink® DN AWG18/40+AWG15/84 PVC HFX ECN

De DeviceNet-kabel (L45467-F21-W65) is ontwikkeld voor industriële automatiseringssystemen waarin een betrouwbare overdracht van data en voeding noodzakelijk is. De kabel heeft een doordachte interne opbouw met twee afzonderlijke aderparen die elk hun eigen functie vervullen. Het eerste paar, bestaande uit AWG 18, wordt gebruikt voor data en is opgebouwd uit 40 koperdraadjes per ader, wat de kabel een soepel en flexibel karakter geeft.

Het tweede paar, bestaande uit AWG 15, fungeert als powerpaar en bestaat uit 84 koperdraadjes per ader, waardoor het eveneens geschikt is voor toepassingen waarbij beweging optreedt. Beide paren zijn afzonderlijk afgeschermd met aluminiumfolie, zodat ze elkaar niet beïnvloeden.

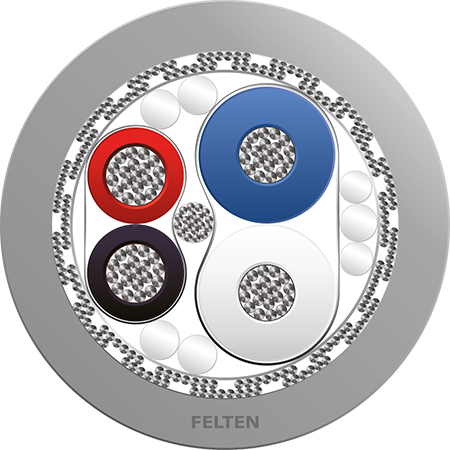

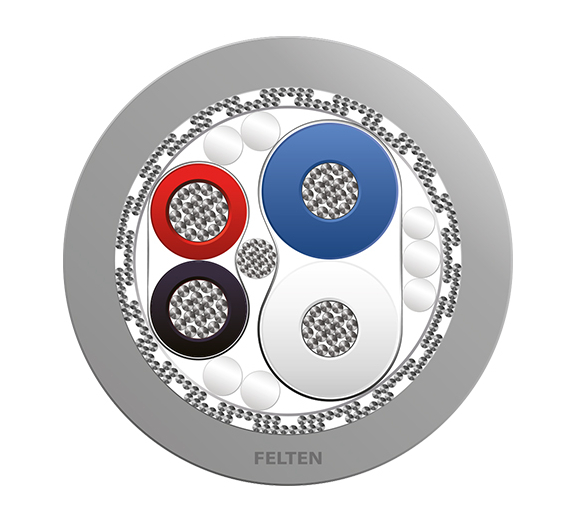

In de kern liggen de twee aderparen samen met een drainwire van 19 koperdraadjes, die deel uitmaakt van de interne afschermingsstructuur. De kern wordt omsloten door geleidende tape en een gevlochten koperen afscherming met een bedekking van circa 80%, wat bijdraagt aan een betrouwbare werking in omgevingen met elektromagnetische verstoringen.

Rondom deze constructie bevindt zich de grijze buitenmantel van PVC, waarin de afscherming is geïntegreerd. Deze mantel beschermt de kabel tegen mechanische invloeden en maakt hem geschikt voor uiteenlopende industriële omgevingen. Daarnaast is de kabel UV-bestendig en brandbestendig (FT4), waardoor hij ook in omgevingen met blootstelling aan zonlicht of verhoogde temperaturen goed inzetbaar is.

De kabel is ontworpen als high-flex variant, wat hem geschikt maakt voor bewegende installaties zoals kabelrupsen, robotica en andere dynamische toepassingen. Dankzij de combinatie van flexibiliteit, afscherming en duurzame mantelmaterialen vormt deze DeviceNet-kabel een betrouwbare en toekomstgerichte oplossing voor moderne automatiseringssystemen.
