FieldLink® DN AWG23/19+AWG22/19 PVC HFX ECN

De DeviceNet-kabel (L45467-F16-W65) is ontwikkeld voor industriële automatiseringsomgevingen waar een betrouwbare overdracht van signalen en voeding essentieel is. De kabel bevat twee onderscheidende aderparen die ieder een eigen functie vervullen. Het datapaar, bestaande uit AWG 23, bestaat uit aders die zijn opgebouwd uit 19 fijne koperdraadjes, waardoor dit paar soepel en flexibel meebeweegt in dynamische toepassingen.

Het powerpaar, bestaande uit AWG 22, bevat eveneens 19 koperdraadjes per ader, wat zorgt voor een gelijkmatige buigbaarheid van de gehele kabelconstructie. Beide paren zijn afzonderlijk afgeschermd met overlappende aluminiumfolie, zodat signaal- en voedingslijnen goed gescheiden blijven.

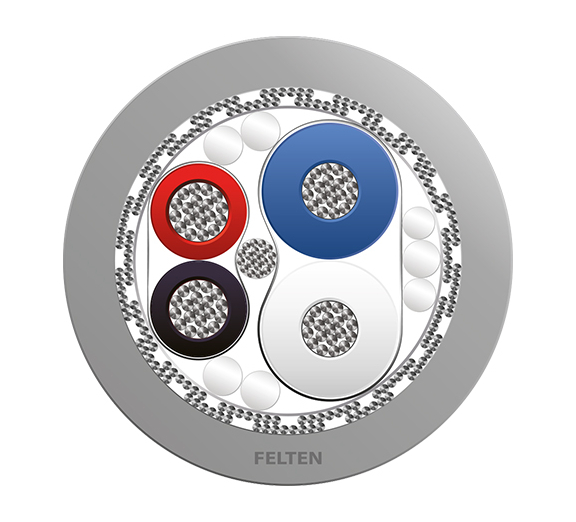

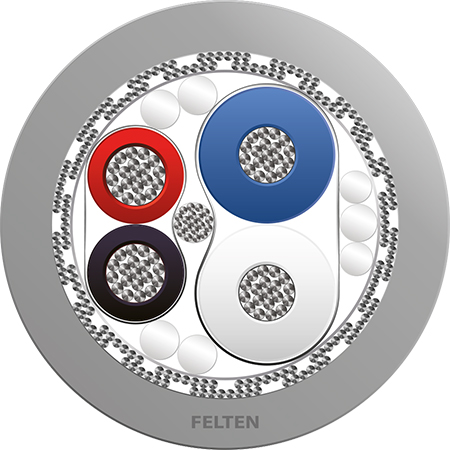

In de kern bevinden beide aderparen zich samen met een drainwire die eveneens uit 19 koperdraadjes bestaat. Deze kern wordt omwikkeld met een geleidende tape, waarna een gevlochten afscherming van vertinde koperdraden met een bedekking van circa 80% wordt aangebracht. Deze afscherming zorgt voor een stabiele en storingsarme werking in industriële omgevingen waar elektromagnetische invloeden aanwezig kunnen zijn.

Rondom deze opbouw ligt de grijze buitenmantel van PVC, waarin de afscherming is geïntegreerd. De buitenmantel beschermt de kabel tegen mechanische belasting en maakt hem geschikt voor uiteenlopende toepassingen. Dankzij de materiaaleigenschappen is de kabel UV-bestendig en brandbestendig (FT4), waardoor hij betrouwbaar blijft functioneren bij blootstelling aan zonlicht of verhoogde temperaturen.

De kabel is uitgevoerd als high-flex variant, wat hem geschikt maakt voor installaties waarin beweging voorkomt, zoals kabelrupsen, automatiseringsmachines en robotica. Door de combinatie van flexibiliteit, functionele aderstructuur en duurzame beschermlagen vormt deze DeviceNet-kabel een betrouwbare en toekomstbestendige oplossing voor moderne industriële netwerken.
