Fieldlink® HYB PB DP+4x1.5 PUR HFX UV

De Fieldlink Profibus DP-Desina kabel (L45467-G116-W58) is ontwikkeld voor industriële toepassingen waarin zowel betrouwbare datacommunicatie als energieoverdracht nodig is in één compacte kabeloplossing. Deze kabel is uitgevoerd als een hoogflexibele hybride trailingkabel voor kabelrupsen en ontworpen om langdurig mee te bewegen in dynamische installaties zonder dat de prestaties achteruitgaan.

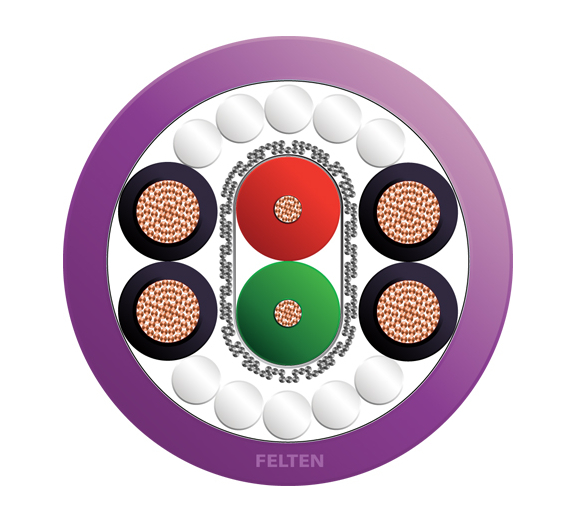

De kabelopbouw bestaat uit een voedingsdeel en een afgeschermd signaalgedeelte, zorgvuldig samengebracht tot één stevige constructie. Het voedingsgedeelte bestaat uit vier flexibele aders met AWG maat 16, opgebouwd uit blank koper en uitgevoerd met 84 fijne koperdraadjes per ader, wat zorgt voor een sterke maar soepel meebuigende geleider. Deze voedingsaders zijn geïsoleerd met een FRNC binnenmantel, wat bijdraagt aan de brandveiligheid en duurzaamheid van de kabel.

Voor de Profibus-communicatie bevat de kabel een afgeschermd aderpaar met 19 koperdraadjes per ader, waardoor ook dit gedeelte flexibel blijft. Twee aders zijn getwist tot één paar en uitgevoerd in AWG 23. Dit signaalpaar is voorzien van overlappende tapes, aluminiumfolie en een gevlochten afscherming van vertinde koperdraad, waardoor storingen effectief worden onderdrukt en het signaal stabiel blijft. Het geheel wordt afgewerkt met de paarse PUR buitenmantel, die extra bescherming biedt in veeleisende industriële omgevingen.

Omdat het een Profibus DP kabel betreft, beschikt deze uitvoering over een karakteristieke impedantie van 150 Ω, essentieel voor een storingsvrije en betrouwbare datacommunicatie. De kabel is brandbestendig, UV-bestendig, oliebestendig en halogeenvrij. Als trailingkabel is deze uitvoering ontworpen voor 5 miljoen buigcycli en heeft hij een toegestane trekkracht van 300 N. Dankzij de UL-certificering kan de kabel bovendien zonder beperkingen in de Verenigde Staten worden geïnstalleerd.
